Air - Sous ponp chalè ka tou de chalè ak fre, ak jisteman paske nan sa a, konsepsyon an nan sistèm lan vin pi konplèks. Pou egzanp, pou menm sistèm lan, kondisyon yo pou koule ponp ka varye lè yo itilize pou chofaj ak refwadisman. Yon konsesyonè te deja di m ': Nan yon pwojè chofaj ak refwadisman nan kay la, pa te gen okenn pwoblèm pandan chofaj, men pandan refwadisman, koule nan ponp te ensifizan, ki evantyèlman te mennen nan COMPRESSOR a fann akòz lè w konjele. Kliyan an te ranplase nouvo inite a.
Se konsa, ki jan yo ta dwe de - sistèm ekipman pou tiyo a ki fèt plis rezonab, oswa plis enèji - efikas? Kijan ponp yo ta dwe chwazi? Konsènan kesyon sa yo, nou envite Tang Zhijun, direktè teknik nan Hailei Ruineng, klarifye pwoblèm yo ki leve soti vivan nan dilè yo.
Ki sistèm ki pi rezonab, sistèm prensipal la oswa sistèm segondè a?
Kesyon 1: Pou yon 100 - kare-mèt kay chofaj ak sistèm refwadisman (ak 5 a 6 chemine lè), se li pi bon yo sèvi ak sistèm nan prensipal oswa sistèm nan segondè?
Pou ti - Echèl Kay chofaj ak sistèm refwadisman, li rekòmande yo sèvi ak sistèm nan bò prensipal. Sistèm bò prensipal la se pi senp ak pi fasil enstale. Depi itilizatè yo nan ti - pwojè kay echèl gen espas enstalasyon limite ak bidjè, sistèm nan bò prensipal la se pi apwopriye. Itilizatè yo pi reseptif epi li pi fasil pou ankouraje.
Avantaj nan sistèm nan bò segondè se sitou ogmante kapasite nan dlo sistèm ak diminye fluctuations tanperati dlo. Se poutèt sa, osi lontan ke sistèm prensipal la asire kapasite nan dlo minimòm nan sistèm lan, li ka reyalize efè a nan sistèm nan bò segondè. Dapre "chofaj ak vantilasyon konsepsyon manyèl la" edited by Lu Yaqing (2008 dezyèm edisyon), kapasite nan dlo minimòm pou refwadisman se 28L/1KW, ak pou chofaj li se 15L/1KW. Li kapab tou estime ki baze sou zòn nan bilding, apeprè 1.3 L/㎡.
Se poutèt sa, pou ti ak mwayen - sistèm gwosè, menm gwo sistèm, li rekòmande yo sèvi ak sistèm nan bò prensipal. Pa ogmante tiyo yo sistèm oswa ajoute seri tank dlo tanpon ogmante kapasite nan dlo sistèm, li ka reyalize enèji - ekonomize ak efè estabilite sistèm.
Ki jan yo chwazi ponp lan?
Kesyon 2: Pou yon 100 - Square - Meter Home chofaj ak sistèm refwadisman (ak 5 a 6 bouch lè), lè w ap itilize segondè presyon-pote sistèm lan, konsidere faktè tankou pri, bri, ak konsomasyon enèji, pou chofaj la ak refwadisman ponp nan sistèm nan chofaj ak sistèm refwadisman, ki pouvwa ponp se plis rezistans?
Si lè l sèvi avèk sistèm nan bò segondè, li rekòmande yo sèvi ak yon ponp kouvwi pou bò prensipal la ak yon milti - ponp etap pou bò segondè.
Pou yon 100 - kare - mèt de - sistèm ekipman pou tiyo, inite prensipal la se apeprè 6hp, ak yon kapasite refwadisman nan 15kW. Koule nan ponp nan bò prensipal la se sou 2.5m3/h. Rezistans nan sistèm maksimòm se rezistans a dlo nan inite prensipal la, jeneralman 4 a 5 mèt. Se poutèt sa, yon ponp kouvwi se ase, ki se trankil ak enèji - ekonomize. Pou sistèm bò segondè a, koule dlo a se sou 2.5m3/h. Rezistans nan dlo nan bouch yo lè se jeneralman 3 a 4 mèt, e gen plis rezistans lokal yo ak ansanm - - rezistans liy nan tiyo yo sistèm tèminal ak tiyo, apeprè 2 mèt. Lè ou konsidere itilizasyon nan lavni, sistèm lan ka echèl leve, li jwenn bouche oswa sal, li rekòmande yo chwazi yon ponp nan sou 10 mèt pou bò segondè a, ki se pi apwopriye pou milti-etap ponp oswa ponp frekans varyab.
Se ponp lan nan de - sistèm ekipman pou tiyo a, espesyalman ponp lan sikilasyon tèminal, rekòmande yo chwazi yon ponp ak yon koub karakteristik relativman plat. Yon ponp koub plat se apwopriye pou sistèm ki gen yon ranje gwo ajisteman koule ak yon ti chanjman nan tèt. Pou sistèm ki gen plizyè panno èkondisyone, koule nan sistèm chanje siyifikativman lè yon panèl lè a louvri ak tout yo louvri. Yon ponp koub plat ka adapte yo ak chanjman sa a ak sistèm lan se pi plis ki estab. Pandan ke yon ponp koub pèfòmans apik se apwopriye pou sistèm ki gen kondisyon koule segondè, men kondisyon presyon ki ba. Osi lontan ke koule nan sistèm nan sistèm prensipal la se ki estab, inite prensipal la pa pral alam ak presyon ki wo oswa tanperati dlo ki ba, ak bò prensipal la ka opere stabl.

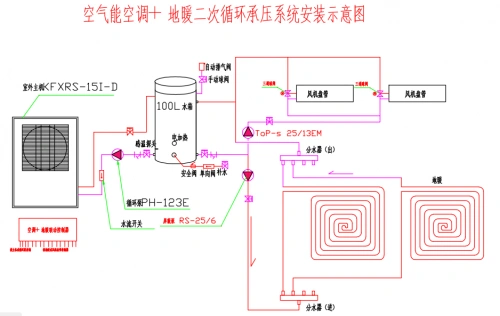

Kesyon 3: Jan yo montre nan de figi sa yo, nan sistèm segondè a, pou chofaj la ak ponp sikilasyon refwadisman nan chofaj kay la ak sistèm refwadisman, pataje yon sèl ponp se pi bon oswa lè l sèvi avèk ponp separe se pi bon?
Li se pi bon yo sèvi ak de ponp, konsidere konsèvasyon enèji ak l '. Paske: 1) tiyo yo chofaj yo se tiyo lis, se konsa gen sèlman rezistans lokal sou wout la, ki se relativman ti, mwens pase 0.5 mèt, epi yo ka fondamantalman dwe inyore; Rezistans entèn nan inite bobin fanatik la se jeneralman ant 3 a 4 mèt; 2) Diferans nan tanperati ki genyen ant dlo a Inlet ak priz nan inite a bobin fanatik se jeneralman 5 degre, pandan y ap diferans lan tanperati ki genyen ant dlo a Inlet ak priz nan tiyo yo chofaj jeneralman kalkile kòm 10 degre. Se poutèt sa, koule nan rated nan ponp yo tiyo chofaj sèlman bezwen yo dwe mwatye nan sa yo ki an inite a bobin fanatik, ak tèt la rated se tou sou mwatye. Se konsa, lè l sèvi avèk de ponp se plis rezonab, men enstalasyon an ak kontwòl yo pral yon ti kras pi konplike. Sèvi ak yon sèl ponp tou se posib, epi li se pi bon yo enstale yon valv kontoune presyon diferans sou tiyo prensipal la diminye mete a sou tiyo yo chofaj akòz pousantaj koule segondè, epi ogmante sekirite a ak disponiblite nan sistèm lan.
Kesyon 4: Ki jan ou matche ak ponp yo pou sistèm nan chofaj? Si ou ajoute inite a bobin fanatik, ki jan ou ta dwe matche ak ponp yo?
Tiyo yo chofaj yo se tiyo lis, se konsa gen sèlman rezistans lokal sou wout la, ki se relativman ti, mwens pase 0.5 mèt, epi yo ka fondamantalman dwe inyore; Rezistans entèn nan inite a bobin fanatik se jeneralman ant 3 a 4 mèt, ak Anplis, diferans lan tanperati ki genyen ant dlo a Inlet ak priz nan inite a bobin fanatik se jeneralman 5 degre, pandan y ap diferans lan tanperati ki genyen ant dlo a Inlet ak priz nan tiyo yo chofaj jeneralman kalkile kòm 10 degre. Se poutèt sa, seleksyon an nan tèt ponp lan pou inite a bobin fanatik se pi gwo.
Ajoute inite bobin fanatik la, jeneralman, koule a ak tèt yo ta dwe ogmante pa omwen de fwa. Sepandan, lè w ap itilize sistèm nan chofaj, yo ta dwe ponp lan dwe itilize pou rediksyon presyon yo anpeche to koule twòp soti nan sa ki lakòz mete sou tiyo yo chofaj ak rakousi lavi sa a ki sèvis nan tiyo yo chofaj.
Èske seleksyon ponp lan rezonab?

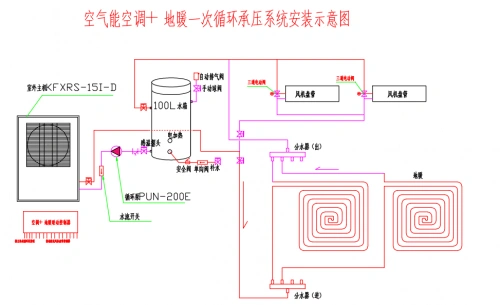

Kesyon 5: Jan yo montre nan figi ki anba la a, se li rezonab yo sèvi ak yon 400W Wello 200E ponp nan sistèm prensipal la?
Li rekòmande pou itilize ponp MHI202 la. Ponp orijinal la chwazi te ponp lan 200e, ki gen koub karakteristik se pik diminye. Anjeneral, li pa apwopriye pou plizyè sistèm bobin fanatik. Lè yo itilize nan sistèm chofaj etaj la, li pa gen okenn efè. Pou plizyè sistèm bobin fanatik, li rekòmande yo chwazi yon plat - ponp kalite. Anplis, ponp lan 200e gen yon pousantaj koule nan apeprè 9 mèt nan yon pousantaj koule nan 2.5 m³/h. Rezistans nan inite prensipal la + bobin fanatik (sikwi a ki pi favorab) se sou 8 mèt, epi ajoute rezistans a nan lòt tiyo, li se omwen plis pase 10 mèt. Se poutèt sa, tèt la nan ponp lan 200E se twò piti, ak ponp lan MHI202 gen gwo efikasite, ekonomize enèji, ak bri ki ba, epi li se pi apwopriye.
Anplis de sa, nan dyagram nan sistèm, inite yo bobin fanatik pa bezwen enstale twa - Way tiyo elektrik pou chak youn. Menm si tiyo prensipal la pa gen yon valv kontoune presyon diferans, se sèlman yon sèl twa - Valv Way elektrik bezwen yo dwe enstale sou inite a bobin fanatik nan kous la ki pi favorab. Èske w gen yon sèl plis eleman valv vle di gen yon sèl plis pwen echèk. Natirèlman, pou sistèm jeneral ti kay la, tiyo prensipal la pa enstale yon valv kontoune presyon diferans, epi sèlman yon sèl twa - Way Valv elektrik bezwen yo dwe enstale sou inite a bobin fanatik nan sikwi a ki pi favorab reyalize efè a sekou presyon sistèm.
Kesyon 6: Pou de - Sistèm ekipman pou sous la, to koule ponp lan se 2.9 mèt kib, tèt la se 22 mèt. Èske yon divizeur dlo 10-fason ase? Tiyo yo itilize gwosè 20, yon fason 10-15 mèt kare, zòn nan chofaj etaj la se 130 mèt kare, ak inite prensipal la gen yon ponp entegre.
Si se ponp sa a sèlman itilize nan sistèm chofaj etaj la, li se yon ti jan gwo. Redui li pa mwatye se sou dwa.
Diferans nan tanperati ki genyen ant Inlet la ak dlo retounen nan chofaj la etaj se mwatye kalkile nan 10 degre. Rezistans dlo a, eksepte pou inite prensipal la, gen ladan rezistans lokal la nan kèk tiyo ak nan ansanm - rezistans kou nan tiyo yo. Anjeneral, li pa pral depase 10 mèt. Konsepsyon an tiyo yo ta dwe kòm senp tankou posib, diminye tiyo nesesè ak chanjman dyamèt tiyo, ak diminye itilize nan viraj. Sa a ka plis enèji - efikas.
Ki jan yo chwazi inite yo bobin fanatik? Èske ou bezwen tretman dlo?
Kesyon 7: Ki jan yo chwazi inite yo bobin fanatik ki baze sou refwadisman sal la ak chaj chofaj oswa zòn chanm? Ki jan yo kalkile?
Se seleksyon an nan inite bobin fanatik ki baze sou chaj la refwadisman. Kalkile chaj la refwadisman inite, Lè sa a, kalkile chaj la refwadisman nan chak zòn chanm, epi chwazi inite yo bobin fanatik dapre chaj la chanm. Kapasite nan tout chalè refwadisman nan inite yo bobin fanatik lè vitès la se mwayen.
Ka chaj la refwadisman ap kalkile nan lojisyèl HVAC pou chaj bilding lan, oswa estime. Sèvi ak valè yo rekòmande nan liv ki enpòtan konsepsyon HVAC pou kalkil.
Kesyon 8: Nan Taiyuan, Shanxi Pwovens, ki jan yo kalkile kapasite nan chofaj nan sistèm nan chofaj etaj ak kapasite a refwadisman nan inite yo bobin fanatik nan de - Sistèm ekipman pou sous la? Tanperati a chofaj maksimòm nan chofaj la etaj se 45 degre. Èske li nesesè pou tretman dlo a tankou yon tanperati ki ba? Si tretman dlo ki nesesè, ki metòd yo ta dwe itilize?
Li rekòmande pou kalkile chaj bilding lan lè l sèvi avèk lojisyèl ki enpòtan HVAC oswa dirèkteman adopte valè yo rekòmande nan CJJ 34-2010 "iben chofaj kòd konsepsyon tiyo", ak Lè sa a, gade moute paramèt yo fanatik korespondan.
Dlo pral echèl nan 45 degre, e menm nan kondisyon an bobin refwadisman fanatik, li pral tou echèl. Se jis yon kesyon de vitès. Yon jeneral Waterer mou pral fè. Nan ka kote kapasite dlo a se pa gwo, ou ka dirèkteman achte dlo pi soti nan mache a epi ajoute li tout nan yon fwa, ki se pi plis pri - efikas.
